Keď priemyselné miešacie zariadenie pracuje nepretržite v náročnom chemickom, farmaceutickom a petrochemickom prostredí, prevencia úniku sa stáva kritickou prioritou.Mechanické upchávky miešadlaslúžia ako primárna obrana proti úniku tekutiny v mieste, kde rotujúce hriadele prenikajú cez steny cievy. Na rozdiel od tradičných metód balenia, ktoré umožňujú kontrolovaný únik, poskytujú moderné mechanické tesnenia nulové{1}}emisné vlastnosti, ktoré sú nevyhnutné pre manipuláciu s nebezpečnými médiami. Pre manažérov obstarávania a inžinierov závodu, ktorí hodnotia tesniace riešenia, tieto špecializované komponenty riešia hlavné prevádzkové výzvy: minimalizáciu neplánovaných prestojov, ochranu personálu pred vystavením korozívnym látkam, udržiavanie čistoty šarže a zabezpečenie súladu s predpismi. Nasledujúca diskusia skúma hmatateľné výhody, ktoré tieto tesniace systémy poskytujú v rôznych priemyselných aplikáciách, a pomáha rozhodovateľom-pochopiť, ako strategický výber tesnení priamo ovplyvňuje spoľahlivosť zariadenia a celkové náklady na vlastníctvo.
Pochopenie mechanických tesnení miešadla a ich úlohy v priemysle
Mechanické upchávky miešadla sú presne skonštruované bariéry, ktoré sú umiestnené tam, kde hriadele mixéra vstupujú do procesných nádob. Princíp ich fungovania závisí od udržiavania kontaktu medzi dvoma veľmi plochými plochami-jedným, ktorý sa otáča s hriadeľom, a jedným, ktorý zostáva nehybne vo vnútri puzdra-, takže sa pod neustálym tlakom pružiny vytvorí kvapalinotesná-hranica.
Základné princípy dizajnu
Tvrdší materiál čelnej plochy, ako je karbid kremíka, je zvyčajne pritlačený k mäkšiemu uhlíkovému -grafitovému spoločníkovi v mieste tesniaceho kontaktu. Toto párovanie vytvára malý povrchový kontakt, ktorý bráni pohybu veľkého množstva tekutiny a zároveň umožňuje tenkému mazaciemu filmu, aby sa nehromadilo trenie a teplo. Na rozdiel od tesnení odstredivých čerpadiel, ktoré pracujú v kvapalinách-naplnených priestoroch, mechanické tesnenia miešadla sa musia vysporiadať s veľkým vychýlením hriadeľa a hádzaním kvôli dlhým hriadeľom, ktoré visia nad obežným kolesom, a veľkému zaťaženiu na nich.
Konfigurácie spoločných pečatí
Mechanické upchávky s jedným miešadlom fungujú dobre v-nebezpečných situáciách, ktoré nie sú-nebezpečné, keď sú malé množstvá výparov v poriadku. V zostave s dvojitým miešadlom a mechanickou upchávkou sú dva tesniace povrchy a medzi nimi prúdi tlaková bariérová kvapalina, ktorá udržuje vo vnútri akékoľvek toxické alebo horľavé médiá. Všetky uzatváracie časti-čelá, pružiny, objímky a upchávky-sú zabudované do vzorov kaziet a dodávajú sa vopred-zmontované. To eliminuje chyby pri inštalácii a skracuje čas potrebný na údržbu.
Úvahy o výbere materiálu
Štandardné čelné materiály zahŕňajú uhlík, keramiku a karbid volfrámu. Každá má iný chemický ochranný make-up. Ktorý elastomér použiť-Viton, EPDM alebo PTFE-závisí od rozsahu teplôt a procesných kvapalín, ktoré sú kompatibilné. Pre všeobecné chemické služby sú kovové časti zvyčajne vyrobené z nehrdzavejúcej ocele 316L. Pre veľmi kyslé podmienky sú vyrobené z Hastelloy C-276. Tieto voľby materiálov majú priamy vplyv na to, ako dlho vydrží mechanické tesnenie miešadla v agresívne kyslých alebo vysokoviskóznych kaloch, ktoré sú typické pre chemické procesy.
Riešenie problémov priemyslu
Tradičné balenie sa musí neustále upravovať, používa veľa splachovacej vody a úmyselne umožňuje úniky, čo je zlé pre životné prostredie aj čistenie. Mechanické upchávky miešadla zbavujú týchto problémov a zároveň riešia jedinečné problémy, ktoré majú systémy miešadiel, ako je nadmerný pohyb hriadeľa, riziko chodu nasucho v konfiguráciách s najvyšším{1}}vstupom a prísne normy na čistenie pre farmaceutické aplikácie, ktoré vyžadujú sterilizáciu parou-na-mieste.
5 najlepších výhod používania mechanických tesnení miešadla v priemyselných aplikáciách
Keď priemyselné zariadenia používajú modernú technológiu mechanického tesnenia miešadla, vidia merateľné zlepšenia v mnohých oblastiach svojej činnosti. Nasledujúce výhody sa ukázali ako užitočné v chemických závodoch, rafinériách a výrobných činnostiach.
Špičková prevencia úniku v náročných podmienkach

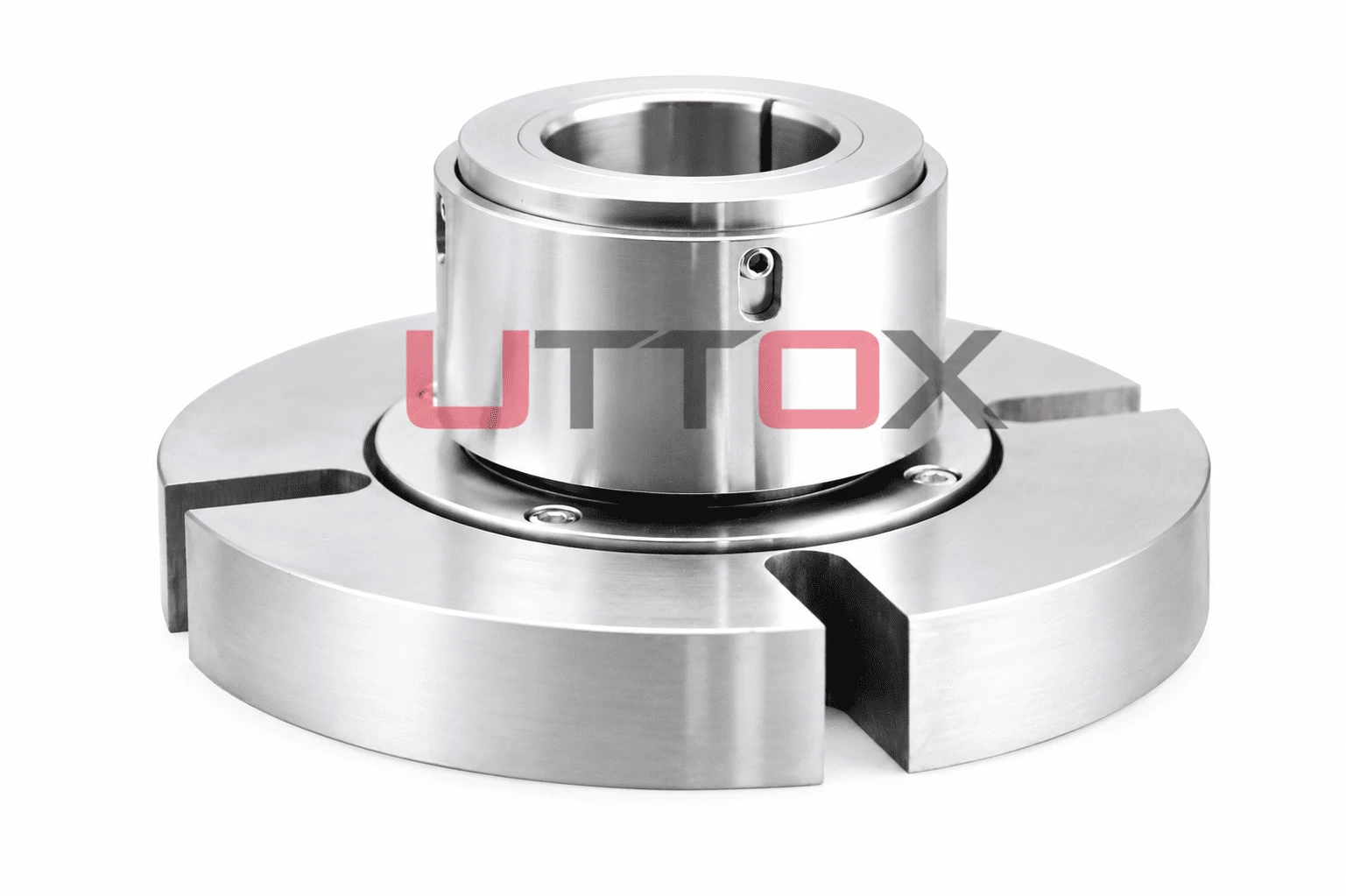

Pri práci s korozívnymi kyselinami, žieravými roztokmi a horľavými chemickými zlúčeninami v spracovateľskom priemysle existuje veľa bezpečnostných a environmentálnych rizík.tesniaci systém seccomix. Dokonca aj vtedy, keď teploty dosiahnu 350 stupňov alebo tlak stúpne nad 60 barov, mechanické tesnenie miešadla si zachováva svoje nulové-viditeľné-emisné vlastnosti. Táto schopnosť zadržiavania chráni pracovníkov pred vystavením nebezpečným látkam, zabraňuje úniku kontrolovaných látok do ovzdušia a zastavuje straty produktu spôsobené únikom obalov. Vo farmaceutických bioreaktoroch mechanické tesnenia s dvojitým miešadlom so sterilnými pufrovacími systémami udržujú šarže úplne čisté. Tým sa zabráni kontaminácii, ktorá by mohla znížiť kvalitu produktov alebo spôsobiť drahé zastavenie výroby. Utesnené prostredie tiež chráni jemné procesy pred kyslíkom alebo vlhkosťou vo vzduchu, ktoré by mohli narušiť chémiu reakcie.
Predĺžená životnosť zariadenia a znížená frekvencia údržby
Ak je to správne uvedené, mechanické upchávky miešadla môžu vydržať tri až päť rokov bez potreby generálnej opravy. To je na rozdiel od balenia, ktoré je potrebné upravovať každých pár týždňov. Táto odolnosť pochádza z dobre-vyvážených dizajnov, ktoré minimalizujú zaťaženie čela a produkciu tepla, ako aj výber materiálov, ktoré sa v situáciách s kalom len tak neopotrebúvajú. Zostavy mechanických upchávok kazetového miešadla majú stabilné ložiská, ktoré udržujú hmotnosť hriadeľa. Vďaka tomu sa tesnenie a časti pohonu príliš neohnú. Keď je potrebná údržba, dizajn kazety umožňuje výmenu celej mechanickej upchávky miešadla v priebehu niekoľkých hodín namiesto dní, ktoré sú potrebné na prestavbu každej časti samostatne. Táto znížená potreba údržby znamená nižšie náklady na skladovanie ďalších dielov a menšiu potrebu skúsených frézarov.
Vylepšená prevádzková efektivita a spoľahlivosť procesov
Mechanické upchávky miešadla sa zbavujú potreby balenia na použitie chladiacej vody a mazacej kvapaliny, čo znižuje náklady na energie a uľahčuje používanie pomocných systémov. Ich stála schopnosť utesnenia udržuje procesné podmienky stabilné bez straty výkonu, ku ktorej dochádza po vyčerpaní balenia. Na miestach, kde prebieha výroba, ako sú napríklad polymerizačné reaktory, ktoré sa používajú 24 hodín denne, sedem dní v týždni, táto spoľahlivosť zastavuje poruchy, ktoré spôsobujú núdzové odstávky, ktoré zastavujú procesy ďalej na linke. Medzi konfiguráciami mechanického tesnenia s jedným a dvojitým miešadlom existujú kompromisy-z hľadiska výkonu. Jednoduché tesnenia sú z hľadiska nákladov-efektívnejšie pre kvapaliny, ktoré nie sú nebezpečné, zatiaľ čo dvojité usporiadanie poskytuje úplnú ochranu pre nebezpečné služby. Systémy bariérových kvapalín dokážu odhaliť skoré príznaky degradácie primárneho tesnenia skôr, ako dôjde k úniku z procesu.
Súlad s prísnymi priemyselnými štandardmi
Moderné tesniace systémy sú vyrobené tak, aby spĺňali normy ako ISO 21049 pre meranie mechanických tesnení, API 682 pre chemické a palivové použitie a DIN 28138 pre prírubové spoje miešadla. Aby boli tieto certifikáty platné, merania sa musia zhodovať, skúšobné metódy musia byť rovnaké a materiál musí byť možné sledovať späť k jeho zdroju. V prípade farmaceutických prevádzok musí validačná dokumentácia ukazovať, že zariadenie je možné čistiť a naparovať na mieste a povrchové úpravy musia spĺňať hygienické zásady dizajnu. Zákony o životnom prostredí čoraz viac vyžadujú limity fugitívnych emisií, ktoré môžu splniť iba mechanické upchávky miešadla. To platí najmä pre prchavé organické zlúčeniny, ktoré sú monitorované v rámci povolení na kvalitu ovzdušia. Certifikácie pre dodávateľov uľahčujú proces schvaľovania a uľahčujú audity, čo je dobré pre tímy obstarávateľov.
Možnosti prispôsobenia pre rôzne aplikácie
Bežné{0}}riešenia{1}}nefungujú pri zložitých procesoch miešania; potrebujú inžinierstvo, ktoré je prispôsobené danej práci. Výrobcovia môžu vyrobiť vlastné návrhy mechanických tesnení miešadla, ktoré vyhovujú rôznym veľkostiam hriadeľa, potrebám vzácnych materiálov pre drsné chemikálie alebo potrebám špecializovaných systémov bariérových tekutín pre polymerizačné médiá. V prípade nastavení miešadla s horným-vstupom a spodným{5}}vstupom je potrebné nastaviť tesnenia a podpery rôznymi spôsobmi. Pre aplikácie s vysokou viskozitou môžu byť potrebné vyhrievané tesniace komory na udržanie prietoku tekutiny. V prípade brúsnych kalov sú užitočné-nátery na tvrdé povrchy alebo preplachovacie systémy, ktoré zabraňujú vniknutiu častíc dovnútra. To dáva zariadeniam slobodu vybrať si najlepšie riešenia mechanického tesnenia miešadla pre každú servisnú situáciu, namiesto toho, aby sa museli uspokojiť s dizajnom, ktorý nespĺňa ich potreby.
Ako vybrať správne mechanické tesnenie miešadla pre vašu priemyselnú aplikáciu
Dobrá špecifikácia mechanickej upchávky miešadla začína úplným popisom procesu a zosúladením potrieb zariadenia s technológiami, ktoré možno použiť na tesnenie.
Vyhodnocovanie podmienok procesu
Extrémne teploty určujú výber gumy a materiálu na tvár. Štandardné diely zvládnu teploty od -20 stupňov do 200 stupňov, ale niektoré konštrukcie zvládnu aj vyššie teploty. Hodnoty tlaku musia zahŕňať bezpečnostné rozpätia nad najvyššími možnými prevádzkovými podmienkami, aby sa zohľadnili tlakové skoky, ku ktorým môže dôjsť v prípade núdze. Typmechanické tesnenie miešadlaa ako často je potrebné preplachovať, sú ovplyvnené viskozitou kvapaliny, obsahom pevných látok, korozívnosťou a tendenciou k polymerizácii. Výrobcovia tesnení vám poskytnú tabuľky chemickej kompatibility, ktoré vám pomôžu vybrať ten správny materiál. Tieto tabuľky ukazujú, ktoré elastoméry a kovy sú odolné voči rôznym procesným chemikáliám.
Porovnanie dizajnov tesnení a materiálov
Mechanické tesnenia s jedným miešadlom sú lacnejšie pre-nebezpečné použitie pod tlakom 10 barov, zatiaľ čo dvojité tesnenia stoja za peniaze navyše, pretože úplne obsahujú nebezpečné alebo horiace médiá. Kovové časti vyrobené z nehrdzavejúcej ocele 316 sú vhodné pre väčšinu chemických aplikácií, ale časti vyrobené z Hastelloy alebo titánu sú potrebné pre veľmi kyslé prostredie. Pokiaľ ide o brúsne služby, povrchové materiály z karbidu kremíka a karbidu volfrámu sú drahé a nevydržia tak dlho. Je dôležité zvážiť počiatočnú investíciu voči dlhodobým-nákladom, ako je pravdepodobnosť neplánovaných prestojov a frekvencia údržby.
Partnerstvo s kvalifikovanými výrobcami
Spoľahliví dodávatelia ponúkajú plnú technickú podporu počas celého procesu výberu, vrátane aplikačného inžinierstva, ktoré zaisťuje, že špecifikácie mechanickej upchávky miešadla sú správne pre spôsob, akým sa bude používať. Presnosť rozmerov a jednotnosť materiálu sú pre výkon tesnení veľmi dôležité a zabezpečujú ich certifikované systémy kvality. Po-podpora predaja, ako je napríklad školenie pri inštalácii, pomoc s riešením problémov a rýchlejšia dodávka dodatočných dielov, zabráni príliš dlhým prestojom, keď zlyhajú tesnenia. Pred odsúhlasením dlhodobého-dodávateľského vzťahu by sa tímy obstarávateľov mali uistiť, že spoločnosť dokáže vyrobiť tovar, má dostatok zásob a má sieť služieb, ktorá pokrýva celú krajinu.
Osvedčené postupy pre inštaláciu, údržbu a riešenie problémov
Životnosť mechanickej upchávky miešadla závisí od toho, ako dobre bola nainštalovaná, a od toho, ako často sa kontrolujú problémy.
Pokyny na inštaláciu
Pred inštaláciou dielov mechanickej upchávky miešadla na hriadeľ je potrebné skontrolovať hádzanie, povrchovú úpravu a normy nasadenia puzdra. Pri prvej operácii je veľmi dôležitá čistota tváre; akákoľvek kontaminácia okamžite spôsobí skórovanie a únik. Inštalácia zostáv mechanických upchávok miešacieho zariadenia je jednoduchšia, pretože všetky nastavenia sú už vykonané vo výrobe. Inštalatéri však ešte musia skontrolovať rozmery tesniacej komory a orientáciu splachovacieho spojenia. Venujte veľkú pozornosť požiadavkám na krútiaci moment pre upchávkové skrutky. Ak nie sú dostatočne utiahnuté, čelá nebudú správne zarovnané a ak sú príliš utiahnuté, kryty tesnení sa zdeformujú.
Plánovanie údržby a kontrola
V rámci rutinného sledovania sa každý deň počas obhliadok zariadenia kontroluje teplota tesniacej komory, množstvo bariérovej kvapaliny a znaky úniku. Analýza vibrácií zistí opotrebované ložiská alebo nerovný hriadeľ skôr, ako spôsobia mechanické poškodenie. Vzory opotrebovania tváre, napnutie pružiny a stav elastoméru by sa mali zaznamenať počas plánovaných kontrol počas prestávok. Vedenie presných servisných záznamov vám umožňuje meniť diely skôr, ako sa vážne pokazia, takže si môžete naplánovať generálne opravy počas plánovaných odstávok namiesto toho, aby ste museli okamžite robiť opravy.
Diagnostika bežných problémov
Príliš veľa úniku môže znamenať, že je tvár poškodenápečať orla burgmanna seccomixnebola správne nainštalovaná alebo tesnenie nebolo zvolené pre podmienky procesu. Teplotné skoky znamenajú, že ložiská nie sú správne namazané, pretože bežia nasucho, bariérová kvapalina sa nepohybuje správne alebo je príliš veľký tlak na čelo. Hluk, ktorý nedáva zmysel, je často znakom problémov s ložiskami alebo kavitácie v splachovacích systémoch. Systematická oprava nájde základné príčiny a rozhodne, či opravy vyžadujú nové mechanické upchávky miešadla, prepracovanie hriadeľa alebo iné systémové opravy. Keď-vlastné znalosti nestačia na stanovenie diagnózy, zavolajte technickú pomoc výrobcu, čo urýchli.
Budúce trendy a inovácie v oblasti mechanických tesnení miešadiel
Tesniaca technológia sa neustále zlepšuje, aby vyhovovala potrebám priemyselných odvetví, ktoré sú čoraz náročnejšie, a aby spĺňali meniace sa očakávania kupujúcich.
Pokročilé materiály a inovácie dizajnu
S novými kompozitnými materiálmitesniaci systém seccomixteploty môžu ísť nad 400 stupňov a zostávajú chemicky inertné v širšom rozsahu pH. Laserová textúra povrchu zlepšuje výkon, aj keď na povrchu nie je veľa oleja, pretože kontroluje hrúbku mazacieho filmu. Pri ultra-čistom farmaceutickom použití sú riziká kontaminácie eliminované plynom-mazanými mechanickými tesneniami miešadla, ktoré na svoju činnosť nepotrebujú kvapalinu s bariérovou kvapalinou. Tieto nové produkty spĺňajú špecifické potreby, ktoré tradičné formy nedokážu splniť.
Inteligentné monitorovanie a prediktívna údržba
Senzory zabudované do puzdier mechanického tesnenia miešadla odosielajú v reálnom čase-informácie do riadiacich systémov závodu o teplote, vibráciách a opotrebovaní tváre. Algoritmy strojového učenia sa pozerajú na tieto parametre a odhadujú, ako dlho daná položka vydrží, čo im pomáha lepšie plánovať údržbu. Táto metóda-založená na podmienkach obmedzuje výmeny, ktoré sú potrebné príliš skoro, a zastavuje problémy, ktoré sa neočakávali. Zapadá do väčšieho úsilia Industry 4.0 zlepšiť optimalizáciu aktív.
Vývoj dodávateľského reťazca
Globálne nákupné návyky sa čoraz viac presúvajú smerom k dodávateľom, ktorí môžu ponúknuť rýchle dodanie, technické prispôsobenie a úplnú správu zásob. Podniky s viacerými{1}}podnikmi, ktoré chcú ušetriť peniaze štandardizáciou svojich nákupov, ako sú plány hromadného nákupu s množstevnými zľavami. Siete distribútorov s miestnymi zásobami a schopnosťami reagovať na núdzové situácie spolupracujú s priamymi vzťahmi s výrobcami, aby sa zabezpečilo, že diely mechanického tesnenia miešadla sú k dispozícii vtedy, keď sú najviac potrebné.
Záver
Mechanické upchávky miešadlaprekonáva konvenčné balenie z hľadiska netesnosti, životnosti a procesnej spoľahlivosti. Pre správny výber musia byť dizajn tesnenia a materiály prispôsobené podmienkam aplikácie. Kvalita inštalácie a postupov údržby má tiež veľký vplyv na to, ako dobre systém funguje. Tlak na náklady a prísnejšie environmentálne pravidlá spôsobujú, že je pre priemyselné zariadenia dôležitejšie investovať do správnej tesniacej technológie, aby zostali konkurencieschopné. Možnosť UT-Seccomix od spoločnosti Uttox je užitočnou alternatívou, ktorá kombinuje testovaný výkon s kompatibilitou na-systémovej úrovni a rýchlou odbornou pomocou pri riešení skutočných-problémov sveta v situáciách reakcie a miešania.
FAQ
1.Čo odlišuje mechanické tesnenie miešadla od tesnení odstredivého čerpadla?
Dlhé hriadele, ktoré visia cez okraj, a veľké miešacie zaťaženie spôsobujú, že miešadlá majú oveľa väčší hádzanie hriadeľa a axiálny pohyb. Pre tieto použitia majú mechanické upchávky miešadla silnejšie pružiny a väčšie medzery medzi časťami, takže sa môžu ohýbať bez toho, aby sa čelá oddelili. Mnoho dizajnov obsahuje integrované stabilné ložiská, ktoré poskytujú hriadeľu dodatočnú podporu.
2. Môžu mechanické upchávky fungovať bezpečne počas prevádzky nasucho-?
Keď štandardné kvapalinou{0}}mazané mechanické tesnenia miešadla nemajú kvapalinové mazanie, veľmi rýchlo zlyhajú. Špecializované dizajny suchého-jazdu s uhlíkovými-kombináciami grafitových plôch alebo plynovými-tlmiacimi{5}}mechanizmami{5}} môžu fungovať v krátkodobom-suchom prostredí, vyžadujú si však špeciálnu konštrukciu a sú drahšie.
3.Ako určím intervaly údržby pre prostredia chemického spracovania?
Ako často potrebujete niečo kontrolovať, závisí od toho, aká drsná je služba; kyslé alebo drsné použitie vyžaduje častejšie kontroly. Vizuálne kontroly každé tri mesiace a podrobné kontroly raz ročne počas plánovaných odstávok sú štandardnou praxou. Nástroje na sledovanie stavu vám umožňujú vytvárať plány, ktoré sú založené na tom, ako dobre fungujú mechanické upchávky miešadla, nielen na náhodných časových intervaloch.
Spojte sa so spoločnosťou Uttox pre spoľahlivé riešenia tesnenia miešadiel
Uttox vyrábamechanické upchávky miešadlauž 30 rokov a teraz využíva tieto znalosti na vytvorenie systému UT-Seccomix, ktorý je spoľahlivou voľbou pre náročné služby reaktorov a miešadiel. Počas procesu špecifikácie poskytuje náš inžiniersky tím plnú technickú podporu, aby sme sa uistili, že tesnenia, ktoré si vyberiete, sú vhodné pre vaše špecifické prevádzkové podmienky. Ako známy-dodávateľ mechanických upchávok miešadiel máme k dispozícii veľké zásoby na rýchle dodanie, vďaka čomu sa prestoje počas núdzových opráv skrátia na minimum. Naše výrobné zručnosti a rýchly servis vyhovujú vašim praktickým potrebám, či už potrebujete štandardné konfigurácie alebo vlastné -riešenia navrhnuté pre korozívne kvapaliny a médiá s vysokou-viskózou. Spojte sa s našimi technickými odborníkmi na adrese info@uttox.com a porozprávajte sa o svojich konkrétnych problémoch s tesnením a zistite, ako náš prístup na{10}}úrovni systému znižuje náklady na údržbu a zvyšuje spoľahlivosť procesu.
Referencie
1. Adams, WV (2018). Prax mechanického tesnenia pre lepší výkon. New York: Industrial Press.
2. Lebeck, AO (2021). Princípy a konštrukcia mechanických tesnení. Boston: Technické vydavateľstvo.
3. Müller, HK & Nau, BS (2019). Technológia tekutého tesnenia: Princípy a aplikácie. London: Engineering Design Publications.
4. Spoločnosť tribológov a inžinierov mazania (2020). Pokyny pre výber mechanického tesnenia pri chemickom spracovaní. Park Ridge: STLE Press.
5. Summers-Smith, JD (2017). Návrh a aplikácia mechanických tesnení v spracovateľskom priemysle. Oxford: Professional Engineering Publishing.
6. Watanabe, K. & Tanaka, M. (2022). Pokročilé materiály pre-výkonné mechanické tesnenia. Tokio: Medzinárodný inštitút technológie tesnenia.
