G05 Mechanické tesnenie Grundfos

G05 Mechanická upchávka Grundfos CM

Materiály:

● Tesniace krúžky: živicový uhlík, antimónový uhlík, SIC, SSIC, karbid volfrámu

● Elastomér: VITON, EPDM, NBR

● Kovová časť: SS304

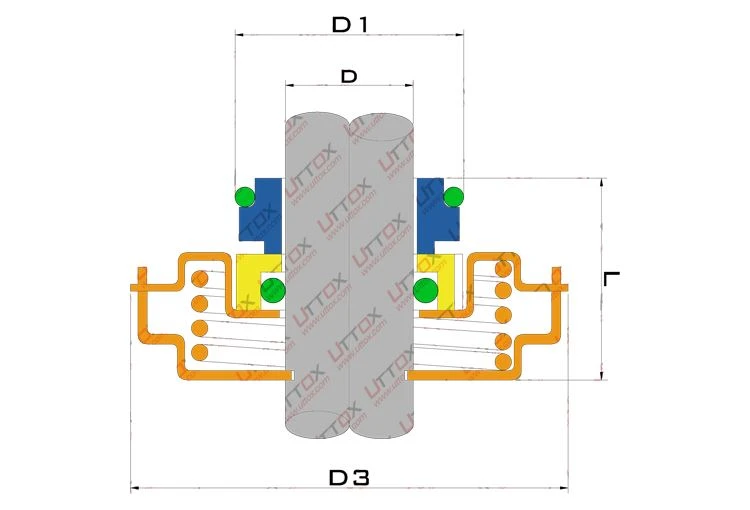

Dwg zostavy:

Rozmery (mm):

*Súvisiaci úvod*

Koncové plochy dvoch tesniacich krúžkov bežných mechanických upchávok sú rovnobežné a súvislé a sú navrhnuté tak, aby boli jedna široká a jedna úzka, čo môže zabrániť skĺznutiu a dislokácii koncových plôch spôsobených vibráciami hriadeľa počas prevádzky a poškriabaním hrany. V podmienkach vysokej hodnoty pv je ťažké udržať stabilný a súvislý tekutý film medzi rovnobežnými povrchmi. Zhoršenie podmienok mazania často spôsobuje nadmerné opotrebovanie, čo výrazne skracuje životnosť tesnenia. Preto sú na čelnej ploche rôzne typy drážok alebo sa z čelnej strany vytvorí konštrukcia s určitým sklonom a čelná plocha sa umelo vytvorí s potrebným filmom mazacej kvapaliny. Tento druh mechanickej upchávky so špeciálnym tvarom čelnej plochy, ktorú možno manuálne ovládať, sa nazýva ovládateľná membránová mechanická upchávka. Podľa rôznych princípov tvorby tekutého filmu sa dá rozdeliť na dva typy: typ hydrostatického tlaku a typ hydrodynamického tlaku.

1. Hydrostatická mechanická upchávka

Hydrostatická mechanická upchávka zavádza tesniacu kvapalinu s dostatočným tlakom na vyrovnanie zaťaženia zhutňovaním koncovej plochy alebo utesneného vlastného média do koncovej plochy tesnenia, aby sa vytvoril statický tlakový fluidný film s dostatočným mazacím a chladiacim účinkom na koncovú plochu.

2. Mechanické tesnenie s dynamickým tlakom kvapaliny

Mechanická upchávka typu fluidného dynamického tlaku je vybavená mazacou drážkou na čelnej strane tesnenia. Keď médium vstúpi do mazacej drážky, spolieha sa na rotáciu pohyblivého krúžku, aby poháňal kvapalinu v drážke, aby sa vytvoril efekt dynamického tlaku kvapaliny klinom na vytvorenie filmu kvapaliny na koncovej ploche. Mechanické tesnenie s dynamickým tlakom tekutiny má rôzne konštrukčné typy, ako je typ s jednoduchou drážkou (polmesiaca drážka), typ so špirálovou drážkou, typ s obvodovou drážkou a typ s vlnitým profilom.
